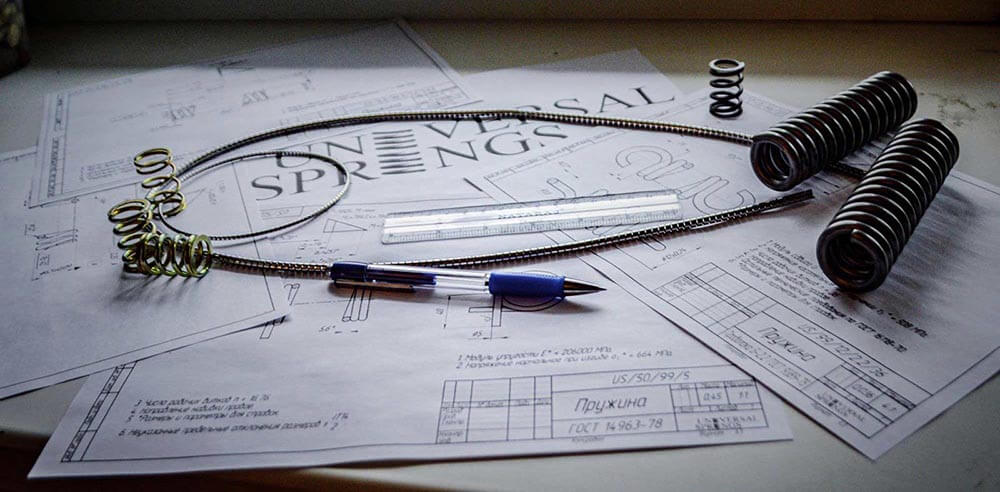

Изготовление пружин по индивидуальному чертежу часто бывает вызвано необходимостью создания изделий, которые устанавливают в механизмах, приборах, аппаратах и станках. Для выполнения чертежа пружины нужно знать диаметр проволоки и число витков будущего изделия, а также другие данные. При этом вся техническая документация, связанная с чертежами, должна отвечать требованиям ГОСТ и хранится в папке. Файлы со временем сдают в производственный архив. Для них указывается содержание.
Общие сведения о чертеже пружин, инструменты для создания
Чтобы выполнить стандартные чертежи по образцам, необходимо знать, какой вид пружин будет. Это могут быть винтовые цилиндрические изделия, с круглым сечением и параметрами, которые соответствуют стандартам. Также возможно овальная или плоская форма сечения проволоки.
Соответствующая техника построения чертежной документации зависит от вида последней. Если речь идет о сборочных чертежах, то допускаются схематические наброски. Для выполнения другой документации требуется предоставление изображения в натуральном размере, или в измененном, но с указанием масштаба. Эти детали следует учитывать. Местом внесения основных технических данных является графа, которая предназначена для сопроводительной информации.
Для создания чертежа необходимы:
- лист белой бумаги
- карандаш
- ластик
Для замеров потребуется линейка, а также необходим циркуль (вычерчивание окружности). Также во всех случаях выполняют работы с расчетами должен быть калькулятор.
На этапе подготовки необходимо провести замеры наружного и внутреннего диаметра проволоки, уточнить общие размеры, шага витков, и определить количество последних. Остальные действия выполняют в процессе построения чертежа.
Расчет требуемых показателей
Для того чтобы рассчитать полное количество витков используется формула:
n1 = n + 1,5
При этом число витков округляется до числа, которое кратно 0,5.
Рассчитать длину без зацепов возможно по следующей формуле:
H0 = n*(количество витков) t (шаг) + d (диаметр проволоки)
При длине с зацепом используется несколько иная формула:
H0" = h0 + 2*(D - d)
Радиус изгиба рассчитывается следующим образом:
R = (D + 2*d)/2

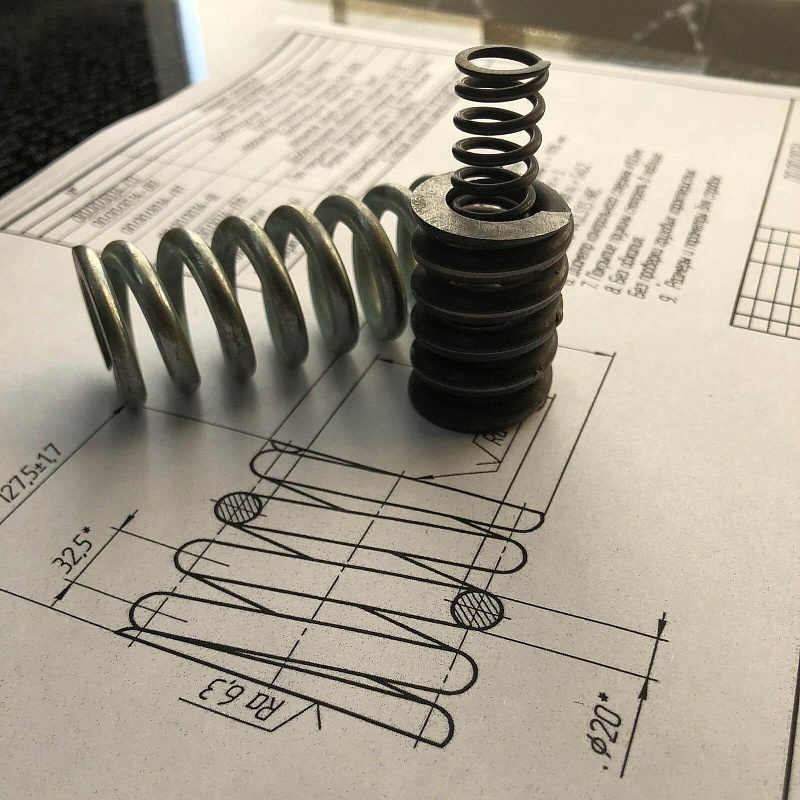

Построение на рабочих чертежах начинается после выполнения всех расчетов. Важно, чтобы пружина была представлена в свободном состоянии, не под нагрузкой. Для создания проекции необходимо расположить элемент на листе горизонтально.
С помощью изображения опорных поверхностей на концах пружины сжатия отмечается ее центрирование. Обычно речь идет о двух витках с опорными качествами. Для передачи контуров последних используются прямые линии. Изображение сечения возможно схематически, если его толщина не превышает 1 мм. Если же данный параметр больше 2 мм, то необходимо выделить зону сечения темным цветом.
Правила выполнения чертежей пружин
При выполнении чертежей пружин учитываются их виды. Так, винтовые, например, которые используются для такой детали, как подвеска автомобиля, выполняются в коническом виде или используется цилиндрический вариант.
Торсионные, которые используются для измерительных приборов и грузовых автомобилей, изображают в зависимости от разновидности. Спиральные, распространенные в наручных часах, отличаются тем, что проволока накручивается на спираль.
Тарельчатые отличаются высокой устойчивостью к деформации. Также бывают волновые конструкции. Для каждого вида пружин предусмотрены свои особенности построения чертежа. Так, если тарельчатые изделия имеют более четырех элементов, то с каждого конца изображается по две пружины. При этом есть и общие правила, применяемые к чертежной документации.
Отображение технических параметров
Для построения рабочих чертежей важными являются следующие рекомендации:
Отображение пружин должно производиться в свободном положении, когда не оказывается давление на изделие и рычаг не подвергается воздействию силы. Для всех пружинных изделий, кроме пружин кручения, предусмотрено изображение с правой навивкой.
Важно создать дополнительную запись с указанием основных технических характеристик.
На рабочих чертежах пружинных изделий с контролируемыми силовыми показателями создают диаграмму испытаний.
Указывают условные сокращения. Пример: рисунок — рис.
Параметры, которые имеют значение при создании чертежей:
- коэффициент жесткости (или упругости)
- длина пружины и ее форма (овальная, плоская, круглая и др.)
- число витков
- максимальная нагрузка
- диаметр, который имеет проволока
- рабочий шаг
Так же учитывается материал, из которого будет изготовлена пружина. Это может быть сталь, латунь или медь.
Шрифты
Надписи на чертежах регламентируются стандартами, которые приняты согласно ГОСТ 2.304-81. Согласно последним, цифры и буквы не могут иметь наклон более или менее 75° относительно горизонтальной поверхности.
Для определения размера шрифта используется величина h (высота). Для прописных букв она равна высоте. Для строчных букв предусмотрена следующая формула расчета:
с=7/10*h, то есть указывают отношение основной высоты без отростков к размеру шрифта.
Ширина буквы обозначается q и определяется по формуле q=6/10 h, то есть равен отношению к размеру или к толщине линии q=6d (толщина).
Для изображения витков в разрезе (конические и винтовые цилиндрические пружины) используются прямые линии.
Для чертежей рекомендуется шрифт типа Б.
